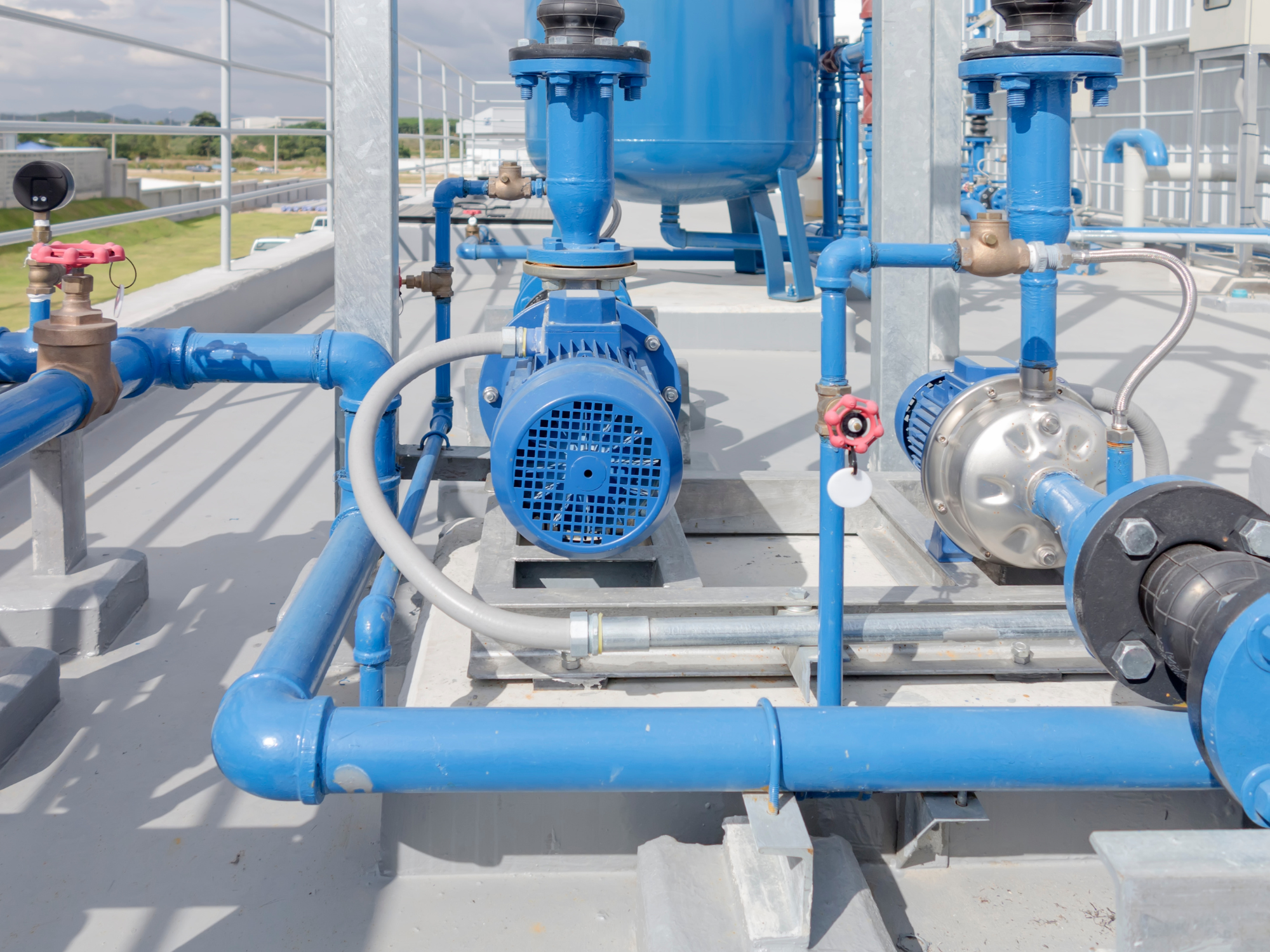

Curva del Sistema, Tuberías y Punto de Operación

Sin grupos disponibles

Hazen-Williams, Darcy-Weisbach y pérdidas de carga aplicadas.

Conecta hidráulica de tuberías con desempeño real de la bomba. Calcula pérdidas por fricción y accesorios, construye la curva del sistema y comprende por qué una bomba no trabaja donde promete el catálogo. Es clave para dimensionar bien y corregir instalaciones problemáticas.

¿A quién va dirigido?

Ingenieros, proyectistas y técnicos de mantenimiento que necesitan comprender cómo las tuberías y accesorios definen la resistencia hidráulica total de un sistema. Se enfoca en calcular las pérdidas de carga reales usando ecuaciones de Hazen-Williams y Darcy-Weisbach, para determinar el punto de operación correcto de bombas centrífugas industriales y así garantizar desempeño eficiente y seguro.

Ingenieros civiles y mecánicos de planta
Diseñadores de redes hidráulicas e instalaciones
Técnicos de mantenimiento de estaciones de bombeo
Consultores de hidráulica industrial
Especialistas en sistemas de agua potable y aguas servidas
Coordinadores de proyectos de infraestructura
Profesionales de aseguramiento de calidad de tuberías
Planificadores de obras e instalaciones hidráulicas

Objetivo general

Capacitar al participante para calcular la curva hidráulica total de un sistema real (eje tuberías, pérdidas por fricción y accesorios) y determinar el punto de operación de una bomba centrífuga bajo esa curva, usando criterios de ingeniería (Hazen-Williams, Darcy-Weisbach, Reynold) y verificando condiciones de seguridad como cavitación.

Al finalizar este curso, usted será capaz de:

- Calcular pérdidas por fricción en tuberías usando Hazen-Williams y Darcy-Weisbach.
- Evaluar el factor de fricción (Moody) según el régimen de flujo.
- Incluir pérdidas localizadas (válvulas, codos, válvulas de retención) al sistema.
- Trazar la curva del sistema total y superponerla con la curva de la bomba.
- Determinar el caudal real de trabajo y la altura real en el punto de operación.
- Analizar el impacto de cambios en tubería (diámetro, longitud) en el punto de operación.
- Identificar riesgo de cavitación comparando NPSH disponible y requerido.

Contenido Detallado del Curso

Fórmula de Hazen-Williams.
Ecuación de Darcy-Weisbach.
Cálculo del factor de fricción con Moody/Reynolds.
Aplicaciones según condiciones de flujo.
Ejercicio: pérdida en tubería recta de agua potable.

Definición de pérdidas por accesorios.
Coeficientes de resistencia (K) típicos
Válvulas de control y de retención.
Combinación de pérdidas lineales y localizadas en serie.

Construcción de la curva total.
Ejemplo de diagrama Q-H del sistema.
Equilibrio con la curva de la bomba.
Cálculo iterativo del punto de operación.

Influencia de diámetro.
Cambiar materiales.
Impacto de longitudes adicionales o derivaciones.
Cálculo de nuevas condiciones operativas.

Uso de software de cálculo de redes básicas.
Estudios de caso de dimensionamiento incorrecto.
Validación manual vs calculadora/Excel especializada.
Análisis de un caso de sobredimensionamiento y solución.

José Carlos Castañeda Díaz

Director Ejecutivo Adjunto

Instituto Latinoamericano de Ingeniería en Sistemas de Bombeo — ILISB

José Carlos Castañeda es el Director Ejecutivo Adjunto de ILISB. El Sr. Castañeda ocupó cargos de diseño, desarrollo e ingeniería de bombas centrífugas, sistemas de bombeo y servicio técnico trabajando en los principales fabricantes de bombas tales como HIDROSTAL y GRUNDFOS por más de 15 años en estas 2 fábricas. También recibió entrenamientos sobre mantenimiento de bombas en las fábricas como ABS-SULZER en Curitiba-Brasil, SUNDYNE en Colorado-USA.
