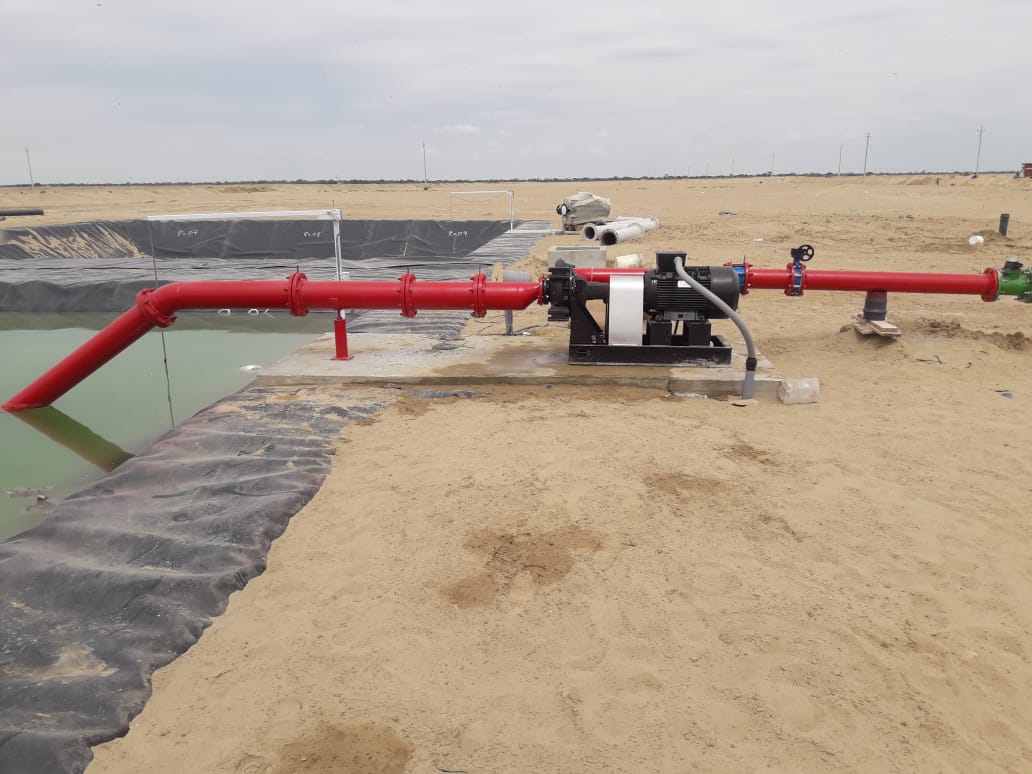

Diseño de Succión, NPSH y Cámaras de Bombeo
N2Prevención de cavitación, vórtices y entrada de aire.
Cargando…
Este curso desarrolla integralmente el diseño de la succión, abordando el problema desde cuatro perspectivas complementarias: condiciones del sistema, comportamiento de la bomba, diseño de la tubería y diseño de la cámara o intake.
¿A quién va dirigido?
Dirigido a profesionales y técnicos responsables del diseño, selección, instalación, puesta en marcha, operación, mantenimiento o diagnóstico de sistemas de bombeo que necesiten comprender y controlar las condiciones hidráulicas del lado de succión para prevenir cavitación y mejorar la confiabilidad del equipo.
- Ingenieros mecánicos, mecánico-eléctricos, civiles, hidráulicos, sanitarios y de procesos.
- Diseñadores de estaciones de bombeo y sistemas de captación.
- Ingenieros de proyectos y supervisores de obra.
- Ingenieros y técnicos de mantenimiento.
- Responsables de operación y puesta en marcha.
- Consultores de sistemas hidráulicos.
- Especialistas en confiabilidad y análisis de fallas.
- Profesionales de agua potable, saneamiento, industria, minería, riego y construcción.
Objetivo general
Desarrollar en el participante la capacidad de diseñar, verificar y diagnosticar técnicamente el sistema de succión de una bomba rotodinámica, integrando el cálculo de NPSH, la configuración de la tubería, las condiciones del intake o cámara de bombeo, el comportamiento de la bomba y las mediciones obtenidas en campo, con el objetivo de prevenir cavitación, ingreso de aire, pérdida de cebado, flujo inestable y fallas prematuras.
Al finalizar este curso, usted será capaz de:
- Diferenciar correctamente sistemas de succión positiva, negativa, inundada, con elevación de succión y desde recipientes abiertos o presurizados.
- Interpretar presión absoluta, atmosférica, manométrica, vacío y presión de vapor.
- Explicar el mecanismo físico de formación y colapso de las cavidades de vapor.
- Diferenciar cavitación por insuficiencia de NPSH de otros fenómenos hidráulicos como recirculación interna, ingreso de aire o flujo distorsionado.
- Calcular NPSHa para diferentes configuraciones de instalación.
- Determinar NPSHa a partir de mediciones reales de presión en la entrada de una bomba.
- Interpretar curvas NPSHr–Q y comprender la definición y significado de NPSH3.
- Determinar un margen NPSH adecuado considerando aplicación, líquido, bomba y condiciones operativas.
- Evaluar NPSHa y NPSHr a lo largo de todo el rango operativo y no únicamente en el punto nominal.
- Dimensionar hidráulicamente líneas de succión, accesorios y colectores.
- Identificar configuraciones que producen swirl, perfiles no uniformes, bolsas de aire y pérdidas excesivas.
- Determinar la sumergencia necesaria para minimizar vórtices y entrada de aire.
- Diseñar conceptualmente cámaras de bombeo e intakes para una o varias bombas.
- Diagnosticar cavitación, descebado, operación en seco, obstrucción e ingreso de aire mediante síntomas y mediciones de campo.
- Proponer modificaciones técnicamente justificadas para incrementar el margen de NPSH y mejorar la confiabilidad.
Contenido Detallado del Curso
- Clasificación de las condiciones de succión
- Balance de energía en la línea de succión
- Condiciones críticas
- Presiones fundamentales
- Fenómeno físico de la cavitación
- Efectos sobre la bomba
- Margen NPSH
- NPSHr como característica de la bomba
- Lectura de la curva NPSHr–Q
- NPSH3
- Consideraciones de campo
- NPSHa como característica del sistema
- Cálculo para tanque abierto
- Tanques cerrados y presurizados
- Influencia ambiental
- NPSHa determinado mediante medición
- Cuando no existe instrumento en la succión
- Condición crítica
- Principios del cebado
- Bombas superficiales
- Sistemas de gran capacidad
- Bombas verticales y sumergibles
- Descebado y operación en seco
- Objetivo hidráulico de la línea
- Dimensionamiento
- Accesorios próximos a la bomba
- Longitud recta de aproximación
- Reductores
- Pendiente y aire atrapado
- Manifolds y colectores
- Referencia técnica
- Objetivo del intake
- Tipos de cámaras e intakes
- Sumergencia
- Vórtices
- Geometría de la cámara
- Rejillas y sólidos
- Varias bombas en una misma cámara
- Validación del diseño
- Cinco casos de cálculo guiados
- Laboratorio demostrativo
- Cinco ejercicios prácticos para el alumno
- Caso integrador final
José Carlos Castañeda Díaz
Director Ejecutivo Adjunto
Instituto Latinoamericano de Ingeniería en Sistemas de Bombeo — ILISB
José Carlos Castañeda es el Director Ejecutivo Adjunto de ILISB. El Sr. Castañeda ocupó cargos de diseño, desarrollo e ingeniería de bombas centrífugas, sistemas de bombeo y servicio técnico trabajando en los principales fabricantes de bombas tales como HIDROSTAL y GRUNDFOS por más de 15 años en estas 2 fábricas.
También recibió entrenamientos sobre mantenimiento de bombas en las fábricas como ABS-SULZER en Curitiba-Brasil, SUNDYNE en Colorado-USA.
